热线电话: 029-89082220
牌 号：40CoCrNiMo
执行标准：QB/APA-003-2013
特 性：具有无磁、高强度、高弹性、耐腐蚀、高微塑性变形抗力、低电阻率、低弹性模量温度系数和良好的耐疲劳性能等性能。

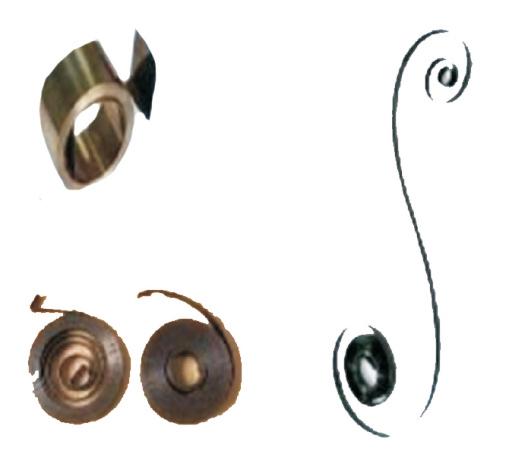

用 途：广泛用于导弹、炮弹的动力发条，医疗、航空、航天、航海导航仪器的高精度仪表及压力传感器制造。
化学成分
|
牌号 |
化学成分（质量分数）% |
|||||||||
|
C |
Si |
Mn |
S |
P |
Co |
Cr |
Ni |
Mo |
Fe |
|
|
40CoCrNiMo |
0.07-0.12 |
≤0.5 |
1.8-2.2 |
≤0.01 |
≤0.01 |
39-41 |
19-21 |
15-17 |
6.4-7.4 |
余 |
|
允许偏差 |
+0.01% |
±0.15% |
±0.5% |
±0.3% |
±0.5% |
±0.15% |
||||
力学性能
|
性能指标 |
抗拉强度 Rm（MPa） |
屈服强度 Rp0.2（MPa） |
延伸率 A（%） |
硬度 （Hv） |
|
40CoCrNiMo |
2000~2200 |
1850~2050 |
≥2 |
550~650 |
物理性能
|
弹性模量 E， Mpa |
2*106~2.2*106 |
|
比重 d，g/cm3 |
8.5 |
|
平均线膨胀系数0~100℃ ，10-6 /℃ |
12~16 |
|
电阻率ρ，Ω·mm2/m |
0.9~1.0 |
