1. 铁镍钴玻封合金
牌 号：4J29，4J44
执行标准：YB/T5231-2005
用 途：在真空、电真空工业中和相应的硬玻璃进行匹配封接。
2. 瓷封合金
牌 号：4J33，4J34
执行标准：YB/T5231-2005
用 途：在-60℃~+60℃范围内具有与95%AL2O3的线膨胀系数，一般用于与95% AL2O3等陶瓷进行匹配封接。

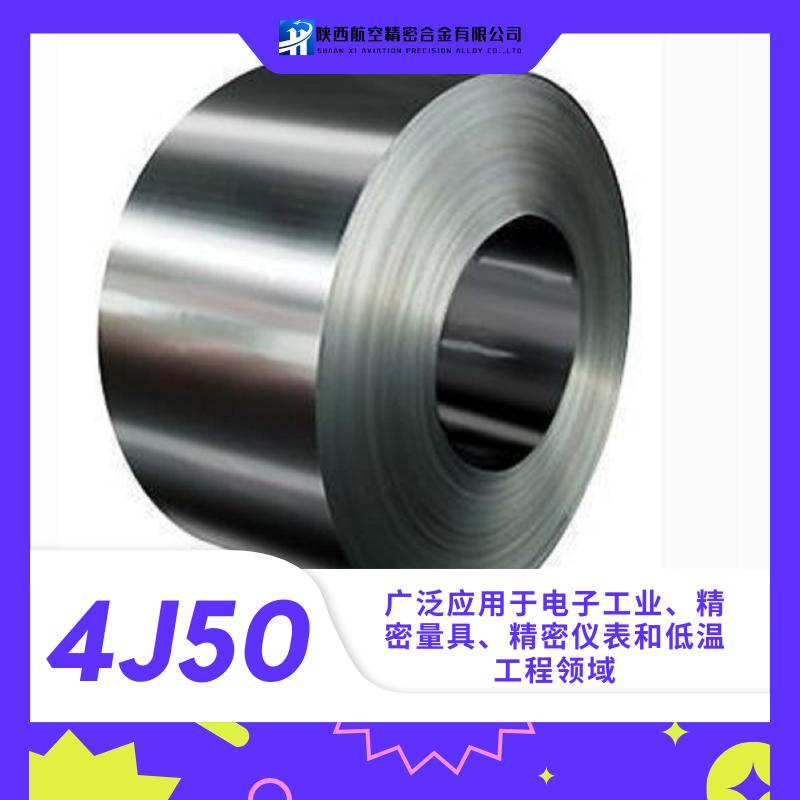

3. 铁镍封接合金
牌 号：4J50
执行标准：YB/T5235-2005
用 途：在一定温度范围内具有一定的线热膨胀系数，主要用于在电真空工业中和软玻璃或相应陶瓷进行匹配封接。
|
牌号 |
产品形状 |
交货状态 |
抗拉强度Rm/(N/ mm2) |
带材硬度（HV） 深冲态 |
|
|
丝 |
带 |
||||
|
4J29 |
带 |
软态（S） 1/4硬态 1/2硬态 3/4硬态 硬态0 深冲态 |
＜570 520~630 590~700 600~770 ＞700 — |
＜585 585~725 655~795 725~860 ＞860 — |
厚度＞2.5mm ≤170
厚度≤2.5mm ≤165 |
|
丝 |
|||||
|
4J44 |
带 |
||||
|
丝 |
|||||
|
4J33 |
带 |
软态 硬态 深冲态 |
＜570 ＞700 — |
＜585 ＞860 — |
|
|
|
|||||
|
丝 |
|||||
|
4J34 |
带 |
||||
|
丝 |
|||||
|
4J50 |
带 |
软态、硬态、深冲态 |
|
＜590 ＞700 |
|
|
丝 |
软态、硬态 |
||||
|
牌号 |
试样热处理制度 |
平均线膨胀系数α/（10-6/℃） |
||||
|
20℃ ~300℃ |
20℃ ~400℃ |
20℃ ~45℃ |
20℃ ~500℃ |
20℃ ~600℃ |
||
|
4J29 |
在真空或氢气气氛中加热至900℃±20℃，保温1h，再加热至1100℃±20℃，保温15min，以不大于5℃/min的速度冷至200℃以下出炉 |
— |
4.6~5.2 |
5.1~5.5 |
— |
— |
|
4J44 |
4.3~5.1 |
4.6~5.2 |
— |
— |
— |
|
|
4J33 |
在真空或氢气气氛中加热至900℃±20℃，保温1h，以不大于5℃/min的速度冷至200℃以下出炉 |
— |
6.0~6.8 |
— |
6.6~7.4 |
— |
|
4J34 |
— |
6.3~7.1 |
— |
— |
7.8~8.5 |
|
|
4J50 |
9.2~10.0 |
9.2~9.9 |
— |
— |
— |
|
4. 因瓦合金
牌 号：4J32、4J36
执行标准：GBn103-87
特 性：在20~100℃范围内具有低的膨胀系数
用 途：适用于要求尺寸稳定的各种仪器、仪表零件、热双金属被动层和谐振腔。
化学成分
|
合金牌号 |
化学成分（质量分数）% |
||||||||||
|
C |
P |
S |
Si |
Se |
Cu |
Mn |
Ni |
Co |
Fe |
||
|
不大于 |
|||||||||||
|
4J32 |
0.05 |
0.020 |
0.020 |
0.20 |
- |
0.40~0.80 |
0.20~0.60 |
31.5~33.0 |
3.2~4.2 |
余 |
|
|
4J36 |
0.05 |
0.020 |
0.020 |
0.30 |
- |
- |
0.20~0.60 |
35.0~37.0 |
- |
余 |
|

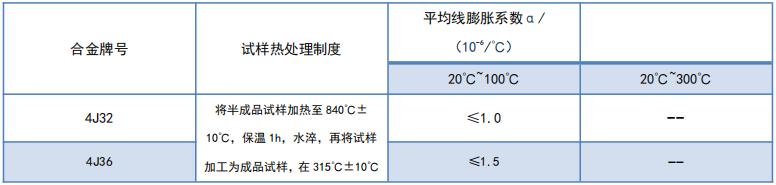

平均线膨胀系数
合金的典型膨胀系数
|
合金 牌号 |
平均线膨胀系数α/（10-6/℃） |
|
||||
|
20~50℃ |
20~100℃ |
20~200℃ |
20~300℃ |
20~400℃ |
20~500℃ |
|
|
4J32 |
0.7 |
0.8 |
1.4 |
4.3 |
7.2 |
9.3 |
|
4J36 |
0.6 |
0.8 |
2.0 |
5.1 |
8.0 |
10.0 |
